Электроприводы “KUBO”: новый российский производитель управляемых приводов с датчиками положения. Drives KUBO: a new manufacturer of controlled drives.

11.10.2022

Редактор.

Санкт-Петербургская компания «Мдрайв» вывела на рынок большое семейство регулируемых электроприводов на основе бесколлекторных двигателей собственной конструкции с постоянными магнитами на роторе. Для осуществления обратной связи по положению производитель применяет индуктосины, так же собственной разработки, которые встраиваются в двигатель.

Производитель сообщает, что проектирование двигателя и индуктосина производится на основе разработанной математической модели (“САЕ-системы”) электромагнитных процессов, существующих в двигателе и индуктосине. Мест применения подобных приводов большое количество, в том числе на электромобилях, в том числе в суровых условиях эксплуатации.

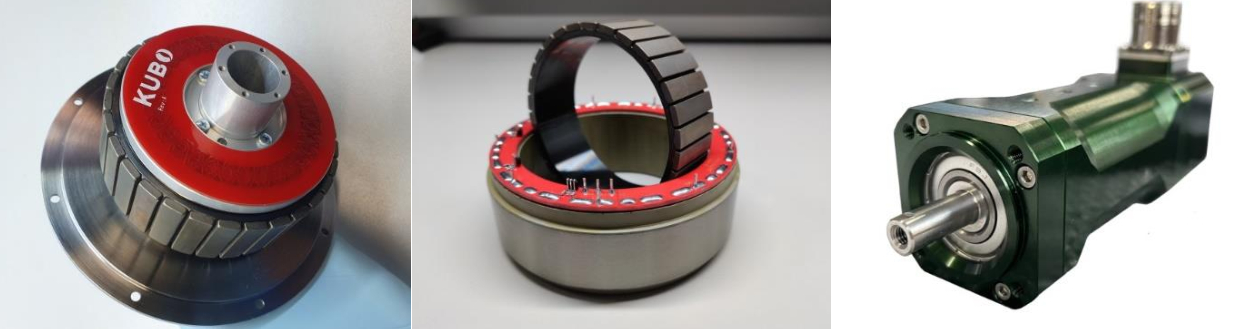

Фото слева: ротор двигателя с индуктосином (индуктосин – плата красного цвета).
Фото в середине: статор и ротор двигателя (на вертикально стоящем роторе отчётливо показаны пластины постоянных магнитов).
Фото справа: вариант электродвигателя в корпусе.

Из приводной техники известно, что наилучшими массогабаритными показателями (выходная мощность двигателя на единицу массы или на единицу объёма) обладают именно двигатели с постоянными магнитами. Для создания высокоточных управляемых приводов не обойтись без обратных связей по положению, скорости, току, что и реализует вышеназванный производитель в приводах “KUBO”. В приводах организован канал наблюдения за температурой в двигателе.

Некоторые характеристики ндуктосинов “KUBO”:

-абсолютный отсчёт по положению,
-сигнал о скорости,

-разрешение по положению 17 бит или 21 бит на один оборот,
-статическая угловая точность до  + 40 угловых секунд,
-максим. физичечская скорость вращения 10 000 оборотов в минуту,
-интерфейс SSI,
-питание 5 … 15 V DC,
-малый температурный дрейф,
-малые габариты и масса, практически, не влияющие на массогабаритные показатели электродвигателя.

Источник: https://kubomc.com/produktciya/vstraivaemye-elektrodvigateli



The St. Petersburg company "Mdrive" has brought to the market a large family of adjustable electric drives based on brushless motors of its own design with permanent magnets on the rotor. To implement position feedback, the manufacturer uses inductosins, also of its own design, which are built into the motor.

The manufacturer reports that the design of the motor and inductosyn is based on the developed mathematical model (“CAE-system”) of electromagnetic processes existing in the motor and inductosyn.
There are a large number of applications for such drives, including on electric vehicles, including in harsh operating conditions.

Photo on the left: motor rotor with inductosin (inductosin is a red board).
Photo in the middle: the stator and rotor of the motor (on a vertically standing rotor, the plates of permanent magnets).
Photo on the right: version of the electric motor in the housing.

From drive technology, it is known that the best weight and size indicators (motor output power per unit mass or per unit dimension) are precisely motors with permanent magnets. To create high-precision controlled drives, one cannot do without feedback on position, speed, current, which is what the above-named manufacturer implements in KUBO drives. The drives have a channel for monitoring the temperature in the engine.

Some characteristics of  KUBO inductosins:

- absolute reading by position,
- speed signal,

- position resolution 17 bits or 21 bits per revolution,
- static angular accuracy up to + 40 arc seconds,
- max physical rotation speed 10,000 rpm,
- SSI interface,
- power supply 5 … 15 V DC,
- small temperature drift,
- small dimensions and weight, practically not affecting the weight and size indicators electric motor.

Source: https://kubomc.com/produktciya/vstraivaemye-elektrodvigateli
