Оптический инкрементный датчик линейных перемещений компании СКБ ИС, Санкт-Петербург. Optical incremental linear encoder company SKBIS, St. Petersburg.

03.10.2022

Редактор.

Специальное Конструкторское Бюро Измерительных Систем (СКБ ИС)  https://skbis.ru  основано в 1988 году и специализируется на выпуске датчиков для измерения перемещений линейных и угловых.

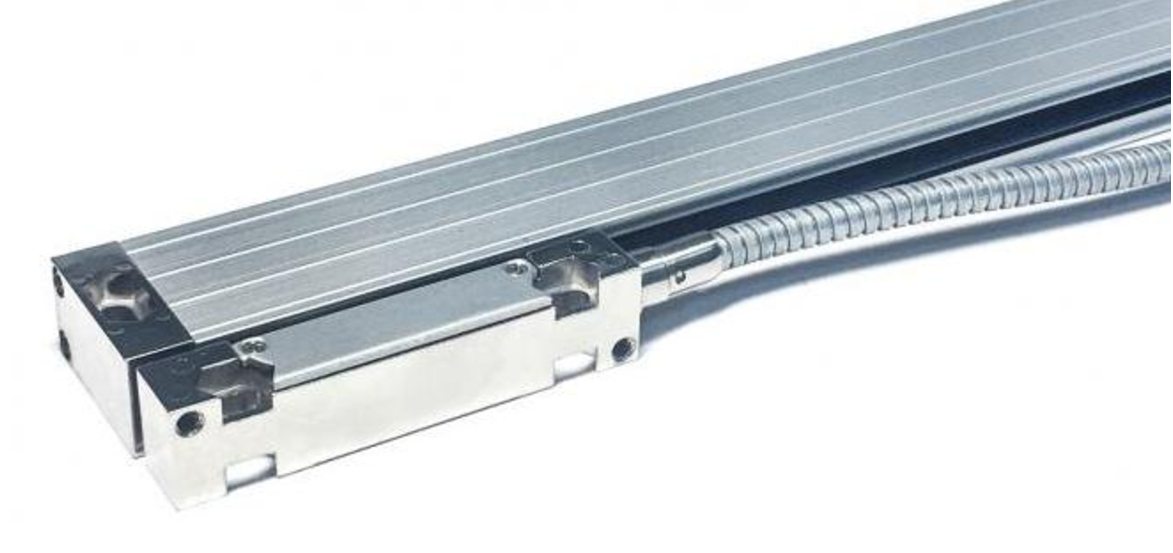

Например, семейство оптических инкрементных линейных датчиков ЛИР-7М для измерения перемещений по одной координате (оси):




Основные параметры:

-изменяемая длина перемещений (в завис-ти от типоразмера устройства) 70 … 1240 mm,
-разрешение 0,1 … 10 µm,

-абсолютная погрешность + 3 µm или + 5 µm,
-носитель кодовой информации – шкала, нанесённая на стекло,
-максимальная скорость перемещения 2 m/s,
-максимальное ускорение перемещения 30 m/s2,
-варианты выходных сигналов: TTL, HTL, синусоидальный,
-питание 5 VDC  или 10 … 24 VDC,
-рабочие температуры +5 … +50 °C,
-герметизация IP53,
-габарит (при измеряемой длине 1240 mm): 46 x 18 x 1345 mm,

-ориентир цен (при измеряемой длине 1240 mm), без НДС: 100 000 … 130 000 руб. (в завис-ти от точности).

Основное применение: в станках для высокоточного измерения координат.



Special Design Bureau for Measuring Systems (SKB IS)  https://skbis.ru  was founded in 1988 and specializes in the production of position sensors for measuring linear and angular displacements. For example, a family of optical incremental linear sensors LIR-7M to measure displacements along one coordinate (axis).

Main parameters:

- variable travel length (depending on device size) 70 … 1240 mm,
- resolution 0.1 … 10 µm,

-absolute error  + 3 µm or  + 5 µm,
-carrier of code information - a scale applied to the glass,
-maximum travel speed 2 m/s,
-maximum travel acceleration 30 m/s2,
-options of output signals: TTL, HTL, sinusoidal,

-power supply 5 VDC or 10 … 24 VDC,
-operating temperatures +5 … +50 °C,
-sealing IP53,
-dimensions (with measured length 1240 mm): 46 x 18 x 1345 mm,
-reference price (with a measured length of 1240 mm), without VAT: 100 000 ... 130 000 rubles (depending on accuracy).

Main application: in machine tools for high-precision measurement of coordinates.

Источник (source): https://skbis.ru/catalog/linear/sealed/lir-7m
