Датчик обледенения компании «Старорусприбор». Icing sensor from Staroruspribor.
13.12.2022
Устройство контролирует возникновение обледенения, например, на всасывающих патрубках газотурбинных установок при определённых окружающих температурах и скоростях воздушного потока. Принцип действия датчика основан на эффекте скачкообразного выделения тепла при льдообразовании на поверхности вода-лёд при температуре ниже 0 °С. Такое образование теплоты регистрируется полупроводниковым тепломером датчика.

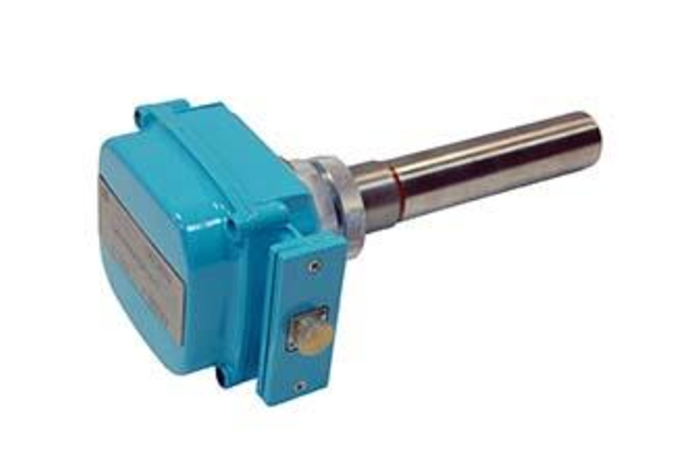

Датчик обледенения СО-1:
Основные параметры:
- скорость воздушных потоков 10 … 150 m/s,
- температура окружающей среды -55 … 50 °C,
- температура обдувающего воздуха, при которой появляется сигнал «Обледенение»: -25 … 0 °С,
- минимальная водность воздуха, при которой срабатывает сигнал «Обледенение»: 0,1 g/m3
(«водность» - совокупная масса капель воды в единице объёма воздуха),
- время появления сигнала «Обледенение» при скачкообразном изменении водности воздуха: ≤ 20 s,
- выход релейный,
- питание + 15 V DC + 5 %,
- габарит 300 х 150 х 110 mm,
- масса 2,5 kg,
- срок службы 10 лет.
Ориентиры цен: 115 000 … 135 000 руб. (без НДС) в завис-ти от модификации.
Источник: https://staroruspribor.ru/catalog/so-1/
The device monitors the occurrence of icing, for example, on the suction nozzles gas turbine plants at certain ambient temperatures and air flow rates. The principle of operation of the sensor is based on the effect of spasmodic heat release during ice formation on the water-ice surface at temperatures below 0 °C. This generation of heat is recorded by the semiconductor heat meter of the sensor.
Main parameters:
- air flow speed 10 … 150 m/s,
- ambient temperature -55 … 50 °C,
- blowing air temperature at which the “Icing” signal appears: -25 ... 0 ° С,
- minimum water content of the air, at which the signal "Icing" is triggered: 0.1 g/m3
(“water content” - the total mass of water droplets per unit volume of air),
- the time of the appearance of the signal "Icing" with an abrupt change in the water content of the air: ≤ 20s,
- relay output,
- power supply + 15 V DC + 5%,
- dimensions 300 x 150 x 110 mm,
- weight 2.5 kg,
- service life of 10 years.
Prices: 115,000 ... 135,000 rubles. (excluding VAT) depending on the modification.
Source: https://staroruspribor.ru/catalog/so-1/
