Измерение уровней многолучевыми радио-радарами компании «Лимако». Measurement of levels by multibeam radio radars of the Limako company.

09.12.2022

Редактор.

Чем больше размер силоса, тем вероятнее в нём присутствие горок и впадин из насыпаемого вещества. Если измерение уровня происходит в одной точке, то какой бы точный ни был уровнемер, общее измерение объёма вещества в силосе будет очень-очень приблизительным.

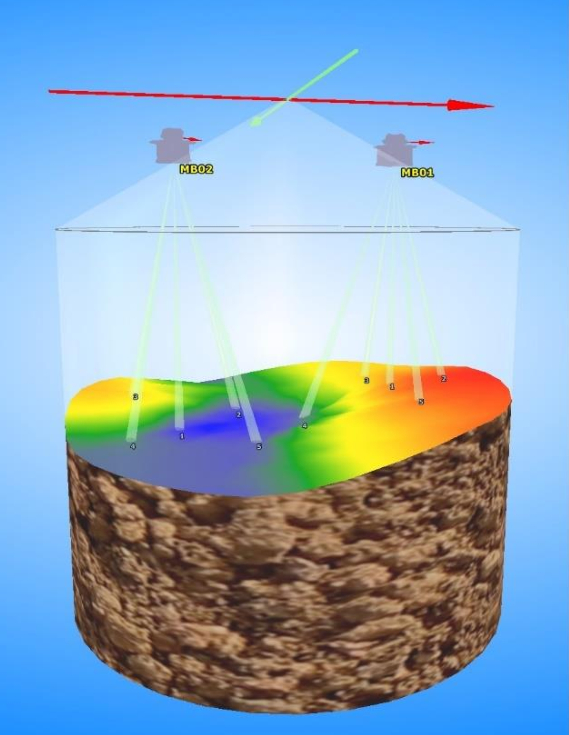

Пятилучевой радиорадар тульской компании «Лимако» в значительной степени повышает точность измерений уровня вещества в силосе, т.к. один радар ведёт измерение в пяти точках
на поверхности вещества. Кроме того, технология компании «Лимако» позволяет применить сразу несколько пятилучевых радаров, что повысит точность измерения дополнительно.

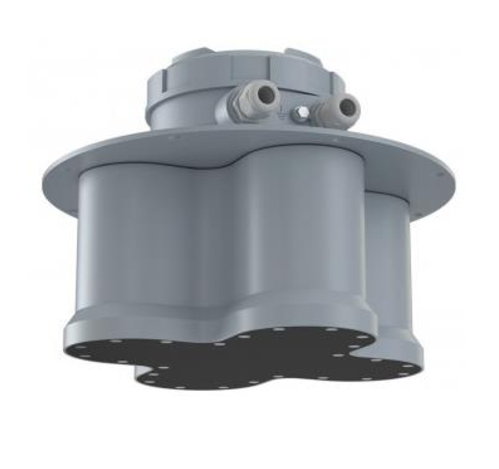

Новое изделие компании «Лимако» - пятилучевой радар-уровнемер УЛМ-3D-5 :



Основные параметры радара УЛМ-3D-5 :

- подходит для измерения уровней пищевых (зерно, мука, комбикорм и т.д.) и
  непищевых (цемент, щебень, уголь, удобрения и т.д.) продуктов,
- измерение уровне 0,6 … 30 m,
- пять каналов (лучей) измерения работают как пять независимых узконаправленных радаров,

- частота радиоизлучения 120 … 140 GHz,
- ширина одного луча 2 °,
- совокупный угол обзора всех лучей 40 °,
- точность измерения уровня каждым лучом + 5 mm,
- температуры окружающей среды в месте установки радара  -40 … 60 °С,
- температура продукта: нет ограничений,
- номинальное питание 24 V DC,
- взрывозащищённое исполнение,
- выход аналоговый 4-20 mA,
- интерфейс RS 485 (Modbus RTU),
- при использовании штатной программы производителя можно построить 3D картину поверхности,
- герметизация IP 65,
- габарит фигурной антенной части (нижняя часть устройства): диаметр 300 mm, высота 140 mm,
- общая масса 11 kg.
Источник: http://www.limaco.ru/ru/production/101/184/



The larger the size of the silo, the more likely it is to have hills and cavities of the poured material. If the level measurement occurs at one point, then no matter how accurate the level gauge is, the total measurement of the volume of the substance in the silo will be very-very approximate.
The five-beam radio radar of the Tula company Limako significantly improves the accuracy of measuring the level of a substance in a silo, because one radar measures five points on the surface of a substance. In addition, Limako's technology allows the use of several five-beam radars at once, which will further increase the measurement accuracy.

A new product of the Limako company is the ULM-3D-5 five-beam radar.

The main parameters of the ULM-3D-5 radar:

- suitable for measuring the levels of food (grain, flour, feed, etc.) and non-food (cement, crushed stone, coal, fertilizers, etc.) products,
- level measurement 0.6 … 30 m,
- five measurement channels (beams) operate as five independent narrowly focused radars,
- frequency of radio emission 120 ... 140 GHz,
- width of one beam 2 °,
- cumulative viewing angle of all beams 40 °,
- accuracy of level measurement by each beam + 5 mm,
- ambient temperature at the radar installation site -40 ... 60 °С,
- product temperature: no restrictions,
- nominal power supply 24 V DC,
- explosion-proof execution,
- analogue output 4-20 mA,
- RS 485 interface (Modbus RTU),
- when using the standard program of the manufacturer, you can build a 3D picture of the surface,
- sealing IP 65,
- dimensions of the shaped antenna part (lower part of the device): diameter 300 mm, height 140 mm,
- total weight 11 kg.
Source: http://www.limaco.ru/ru/production/101/184/
