Магнитные датчики компании Sensor Solutions с аналоговым выходом. Magnetic sensors from Sensor Solutions with analog output.
28.11.2022
Основное преимущество магнитного датчика (они, чаще всего, строятся на элементе Холла) заключается в том, что при тех же габаритах корпуса, как и у индуктивного датчика, рабочие расстояния магнитного датчика кратно больше. Подавляющее большинство компаний-производителей магнитных датчиков, в которых чувствительным элементом является элемент Холла, предлагают лишь бинарные выходы у таких датчиков. Производитель же Sensor Solutions предложил целое семейство датчиков Холла с аналоговыми выходами, причём магнит можно приближать к чувствительной поверхности датчика по нормали (перпендикулярно к чувствительной плоскости), тангенциально (касательно к чувствительной плоскости) или вращать магнит в чувствительной зоне датчика.
Например, датчик S12-AH-RGCD3: Зависимость между траекторией перемещения магнита
и напряжением на аналоговом выходе :
Основные параметры датчика S12-AH-RGCD3 с внешним разъёмом:
- рабочие дистанции 50 … 70 mm (зависят от силы и размеров магнита),
- выход 0 … 5 V DC, в отсутствии магнитного поля на выходе 2,5 V,
- питание 8 … 30 V DC,
- материал корпуса датчика нержав. сталь,
- корпус датчика М12, длина корпуса 35 mm,
- разъём 3-контактный Deutsch DT (возможны иные варианты конструкции разъёма),
- рабочие температуры -40 … 110 °C (вариант: до 125 °C),
- рабочие частоты 0 … 30 kHz.
Источник: https://sensorso.com/analog-hall-effect-sensors.html
The main advantage of the magnetic sensor (they are most often built on the Hall element) is that with the same housing dimensions as the inductive sensor, the working distances of the magnetic sensor are many times greater. The vast majority of manufacturers of magnetic sensors, in which the sensing element is a Hall element, offer only binary outputs for such sensors. The manufacturer, Sensor Solutions, has offered a whole family of Hall sensors with analog outputs, and the magnet can be brought nearer to the sensitive surface of the sensor along the normal (perpendicular to the sensitive plane), tangentially (tangentially to the sensitive plane) or rotate the magnet in the sensitive area of the sensor.

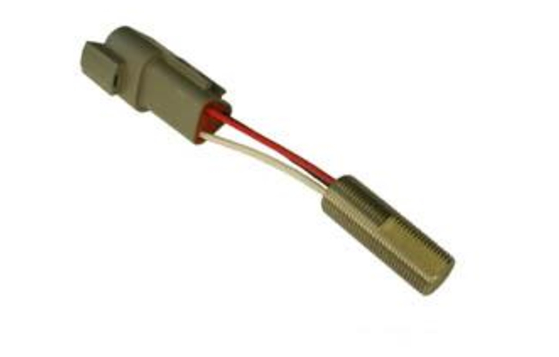

For example, sensor S12-AH-RGCD3 (see picture).

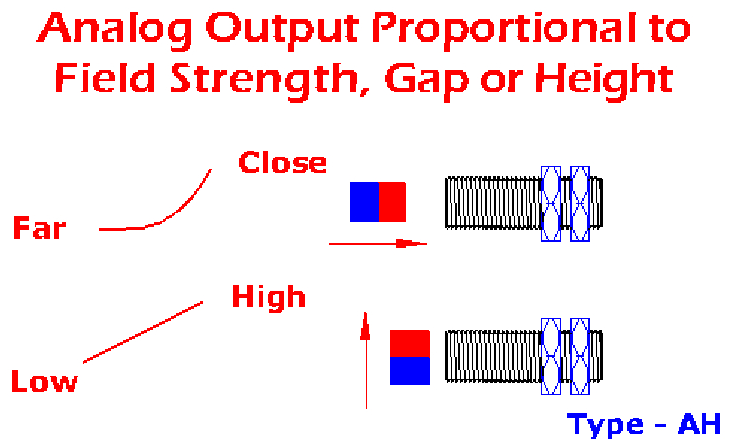

Relationship between magnet path and analog output voltage (see the second picture).
The main parameters of the S12-AH-RGCD3 sensor with an external connector:
- working distances 50 … 70 mm (depending on the strength and dimensions of the magnet),
- output 0 … 5 V DC, in the absence of a magnetic field at the output 2.5 V,
- power supply 8 … 30 V DC,
- sensor body material is stainless steel,
- M12 sensor body, body length 35 mm,
- 3-pin Deutsch DT connector (other connector designs are possible),
- operating temperatures -40 … 110 °C (option: up to 125 °C),
- operating frequencies 0 … 30 kHz.
Source: https://sensorso.com/analog-hall-effect-sensors.html
