Лазерный триангуляционный дальномер на необычно длинные дистанции от компании Sensor Instruments. Laser triangulation sensor for unusually long distances.
10.11.2022

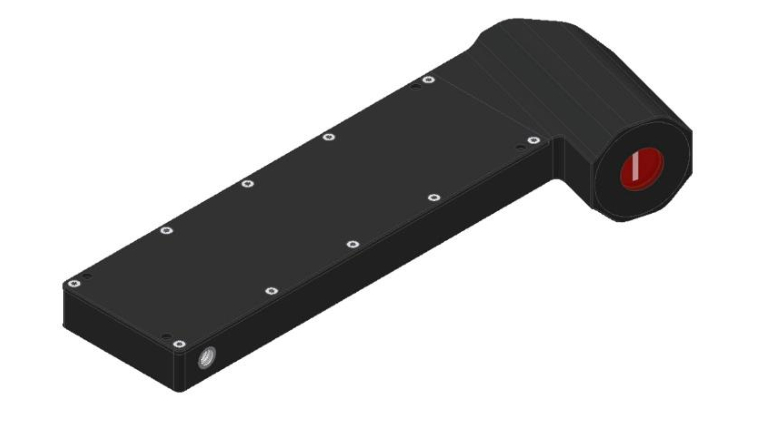

Компания производит семейство необычных триангуляционных лазерных дальномеров, например, датчик L-LAS-LT-2500-XXL-4/20 для очень больших дистанций, не свойственных этому методу оптических измерений:
Основные параметры дальномера L-LAS-LT-2500-XXL-4/20:
- рабочие дистанции 1000 … 3600 mm,
- разрешение 0,25 mm,
- источник излучения красный лазер 670 nm, класса 2,
- световое пятно 3 х 1 mm,
- чувствительный фотоэлемент CCD линейка с 2048 пикселями,
- частота измерений 185 Hz, 375 Hz, 750 Hz, настраивается,
- выходы аналоговые: один токовый 4-20 mA, один вольтовый 0-10 V,
- два бинарных выхода,
- интерфейс RS 232, параметризация через Windows,
- питание 24 V DC + 10 %,
- встроенный LED индикатор,
- герметизация IP 64 / IP 67,
- рабочие температуры -10 … 50 °C,
- габарит корпуса 260 х 95 х 45 mm,
- материал корпуса анодированный алюминий,
- два встроенных в корпус малогабаритных разъёма,
- производитель указывает, что изделие является ремонтопригодным ( редкость ! ).
Источник: https://sensorinstruments.de/products.php?sid=222&language=ru&group=2&cat=21
Кроме того, компания Sensor Instruments, помимо широко ассортимента оптических датчиков и систем, производит весьма специальные оптические датчики:
- для селекции пластиковых или резиновых материалов разных цветов,
- для селекции кожаных, текстильных и синтетических материалов,
- для обнаружения незначительных вмятин и неровностей на металлических крашеных поверхностях,
- для контроля сверхтонких масляных плёнок (мене 1 микрона),
- для контроля толщины пластиковых плёнок,
- для селекции блестящей фольги по цвету,
- измерение блеска синтетических покрытий,
- для контроля распыляемой струи вещества,
- для обнаружения швов на тканях
и т.д. и т.п.
Солидный список задач, реализованных компанией с помощью специализированной оптики, можно посмотреть тут:
https://sensorinstruments.de/applications-chronologisch.php?language=ru&fl=ru&nr=&spr=russland
The company produces a family of unusual triangulation laser sensors, such as the L-LAS-LT-2500-XXL-4/20 sensor for very long distances, which are not characteristic of this optical measurement method.
The main parameters of the sensor L-LAS-LT-2500-XXL-4/20 :
- working distances 1000 … 3600 mm,
- resolution 0.25 mm,
- radiation source red laser 670 nm, class 2,
- light spot 3 x 1 mm,
- sensitive photocell CCD ruler with 2048 pixels,
- measurement frequency 185 Hz, 375 Hz, 750 Hz, adjustable,
- analog outputs: one current 4-20 mA, one volt 0-10 V,
- two binary outputs,
- RS 232 interface, parameterization via Windows,
- power supply 24 V DC + 10%,
- built-in LED indicator,
- sealing IP 64 / IP 67,
- operating temperatures -10 … 50 °C,
- housing dimensions 260 x 95 x 45 mm,
- housing material anodized aluminum,
- two built-in small-sized connectors,
- the manufacturer indicates that the product is repairable ( rarity ! ).
Source: https://sensorinstruments.de/products.php?sid=222&language=ru&group=2&cat=21
In addition, Sensor Instruments, in addition to a wide range of optical sensors and systems, produces very special optical sensors:
- for selection of plastic or rubber materials of different colors,
- for selection of leather, textile and synthetic materials,
- to detect minor dents and irregularities on painted metal surfaces,
- to control ultra-thin oil films (less than 1 micron),
- to control the thickness of plastic films,
- for selection of shiny foils by color,
- measuring the gloss of synthetic coatings,
- to control the sprayed substance jet,
- to detect seams in fabrics
etc. etc.
A solid list of tasks implemented by the company with the help of specialized optics can be viewed here:
https://sensorinstruments.de/applications-chronologisch.php?language=ru&fl=ru&nr=&spr=russland
