Тросовый микродатчик линейных перемещений компании Micro-Epsilon. Rope microsensor of linear displacements of the company Micro-Epsilon.

02.11.2022

Редактор.

Тросовые датчики для измерения линейных перемещений весьма распространены в автоматике. В таких датчиках обычно стальной трос наматывается на подпружиненный барабан, а к барабану присоединяется энкодер, и с помощью энкодера измеряется перемещения наконечника троса. Чаще всего, длины стандартных тросов такие: от 1 m  до 60 m, энкодеры пристыковываются оптические или магнитные как цифровые, так и аналоговые.

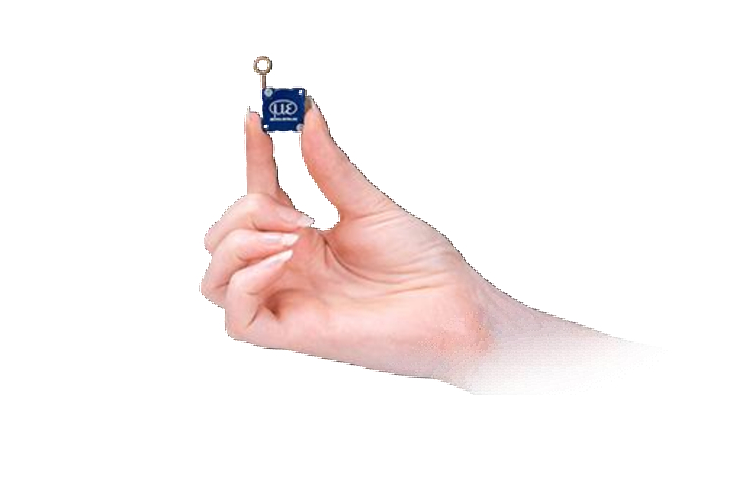

Однако, немецкая компания Micro-Epsilon выпустила тросовый механизм с иными параметрами:
длины тросов предложены всего лишь  40, 80, 130 mm и соответствующие микрогабариты всего механизма. Производитель сообщает, что это самые миниатюрные тросовые датчики в мире. Один из вариантов применения – измерение перемещений в быстропротекающих крэш-тестах.



Основные параметры тросового датчика WDS-40-MT19-P :

- длина троса 40 mm,
- чувствительный элемент датчика – потенциометр 5 kOhm,
- линейность + 0,4 % полной шкалы,
- измерения перемещений при ускорениях до 60 g,
- материал корпуса: алюминий,
- материал троса: нержав. сталь, с покрытием полиамид,
- диаметр троса 0,36 mm,
- габарит корпуса 19 х 19 х 9,5 mm,
- рабочие температуры -40 … 85 °C,
- герметизация IP 50,
- масса 8 g.

Источник: https://www.micro-epsilon.com/displacement-position-sensors/draw-wire-sensor/MP_Serie/#wireSENSOR-MT



Rope sensors for measuring linear displacements are very common in automation. In such sensors, a steel cable is usually wound on a spring-loaded drum, and an encoder is attached to the drum, and the movement of the cable end is measured using the encoder. Most often, the lengths of standard cables are: from 1 m to 60 m, encoders are docked optical or magnetic both digital and analog. However, the German company Micro-Epsilon has released a cable mechanism with different parameters: cable lengths are only 40, 80, 130 mm and the corresponding microdimensions of the entire mechanism. The manufacturer reports that these are the smallest rope sensors in the world. One application is to measure displacement in fast crash tests.

The main parameters of the cable sensor WDS-40-MT19-P:

- cable length 40 mm,
- sensitive element of the sensor - potentiometer 5 kOhm,
- linearity + 0.4% of full scale,
- displacement measurements at accelerations up to 60 g,

- housing material: aluminum,
- cable material: stainless steel, coated with polyamide,
- cable diameter 0.36 mm,
- case dimensions 19 x 19 x 9.5 mm,
- operating temperatures -40 … 85 °C,
- sealing IP 50,
- weight 8 g.

Source: https://www.micro-epsilon.com/displacement-position-sensors/draw-wire-sensor/MP_Serie/#wireSENSOR-MT
