Компания Pepperl+Fuchs производит целый ассортимент индуктивных датчиков, которые применяются на вентилях трубопроводов для отслеживания положения задвижек (заслонок) вентилей. Причём, вентили могут быть как управляемые электроприводом, так и ручного управления. Особенно важно отслеживать положение заслонок, когда их применяется в техпроцессе значительное количество (десятки … сотни). Кроме того, возможны технологические варианты, когда вентили разнесены друг от друга на существенных расстояниях.

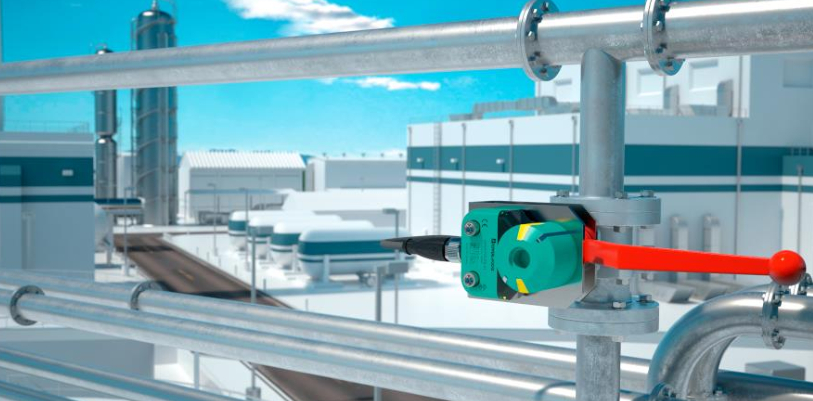

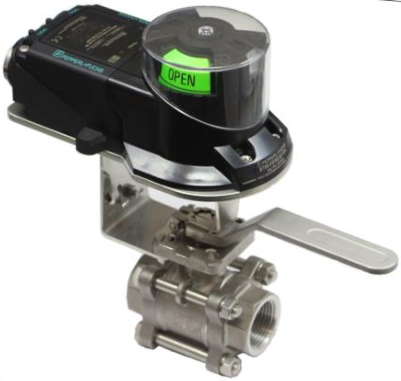

а).У компании Pepperl+Fuchs опробованы и серийно производятся разнообразные типоразмеры индуктивных датчиков для вентилей: датчики сдвоенные и одинарные, датчики с различными степенями защиты корпусов вплоть до IP 69 K (с широким температурным диапазоном и допуском работы в среде соляного тумана, например, на морских платформах), для зон без требований к взрывозащите и для взрывоопасных зон.

б).Этот же производитель, ещё около 10 лет назад, начал применять беспроводную передачу измерительных сигналов от датчиков к диспетчерскому пункту через радиоканал LoRa.
Такие каналы ориентированы на передачу коротких сообщений на дистанции, примерно, до 10-15 километров в зоне прямой видимости или 2-3 километра в городской застройке.

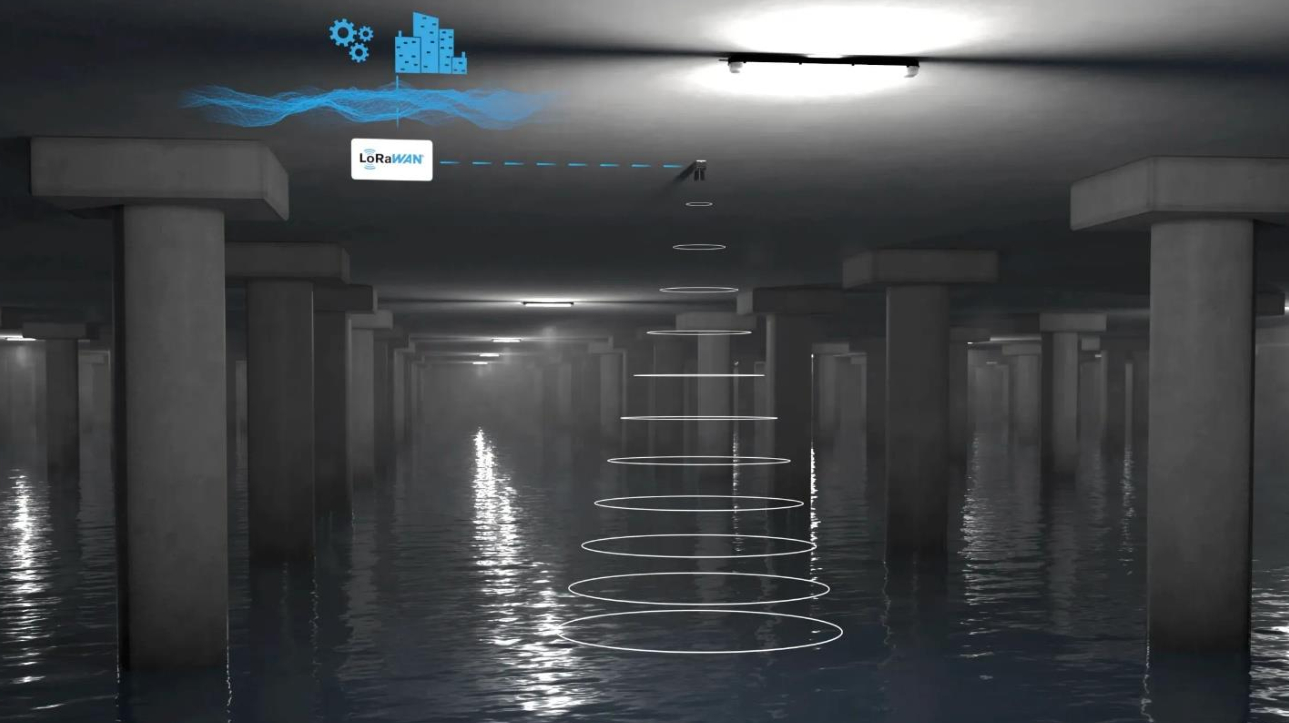

В частности, компанией было разработано автономное устройство для дистанционного измерения
уровня наполнения контейнера веществом (жидкостью, сыпучим материалом или мусором). Устройство в виде автономного модуля содержало:
-ультразвуковой датчик для измерения уровня вещества;
-встроенный аккумулятор для электропитания в течение 3 … 5 лет без подзарядки;
-приёмопередатчик LoRa, осуществлявший двустороннюю радиосвязь между модулем и диспетчерским пунктом;
-встроенную радиоантенну;
-малогабаритный пластиковый корпус, достаточно герметизированный.

Модуль с назначенной ему периодичностью передаёт в эфир сигналы о наполненности контейнера веществом (или решает аналогичные задачи), а так же может сообщать служебные сигналы об окружающей температуре, уровне заряда батареи, несанкционированных перемещениях модуля и т.д.

В принципе, могут применяться радиоканалы и иных сетей связи, например, GSM, NB-IoT, естественно, с соответствующими приёмопередатчиками.

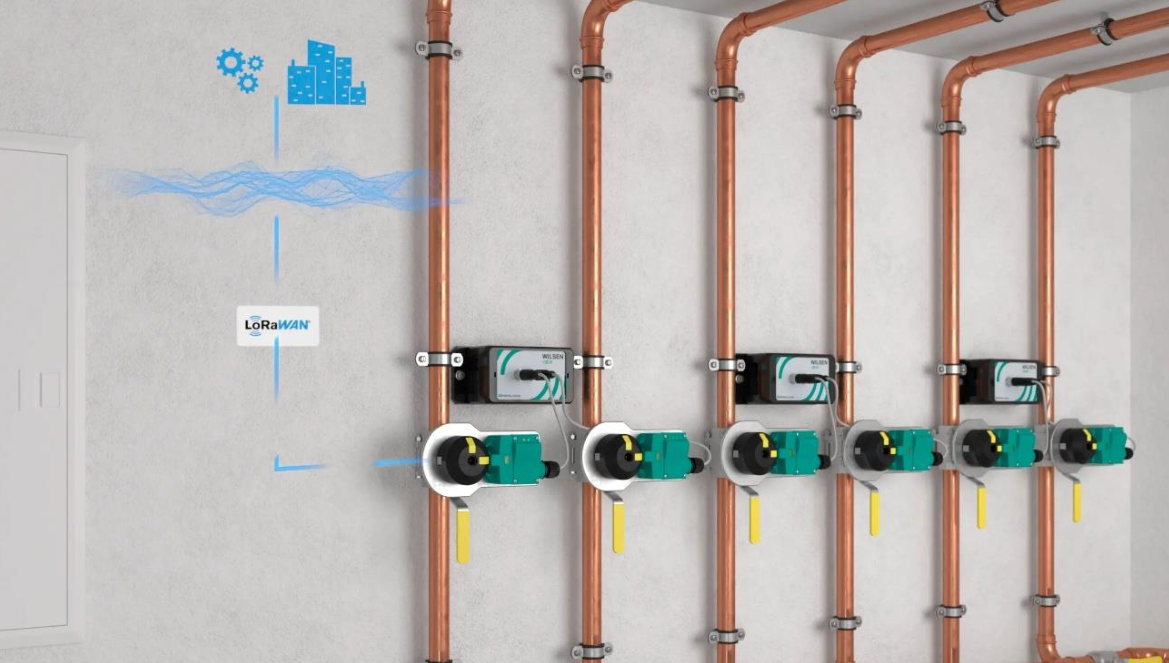

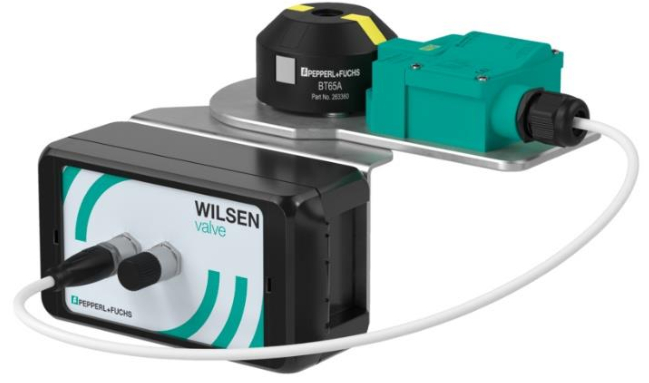

Объединив опыт из разделов “а)” и “б)”, компания выпустила новое устройство – автономный малогабаритный модуль WILSEN valve, который получает бинарные сигналы о положении задвижки в вентиле (с одного или двух датчиков) и передаёт сигналы по радиоканалу LoRa в диспетчерский пункт. Таким образом, реализован беспроводный вариант передачи измерительного сигнала (“открыто” / “закрыто”) от удалённого вентиля на, практически, неограниченное расстояние.

Перспективы для России:
с учётом широкого распространения каналов LoRa в России автоматизация может прийти не только к вентилям в промышленности, но и, например, в отрасль ЖКХ, к каждому значимому вентилю.

Разумеется, технически нет требований, что к модулю WILSEN valve следует подключать исключительно индуктивные датчики, стоящие только на трубопроводах и вентилях. С помощью модуля можно передавать по радиоканалу сигналы самых разных бинарных датчиков (оптических, ёмкостных, магнитных, ультразвуковых, герконовых и т.п.), а, значит, дистанционно отслеживать, например, положение дверей, ворот, вентиляционных окон, исполнительных механизмов, уровни наполнения ёмкостей, присутствие человека или животного в контролируемой зоне и т.д. в любом месте на открытом воздухе. И никаких длинных кабелей.

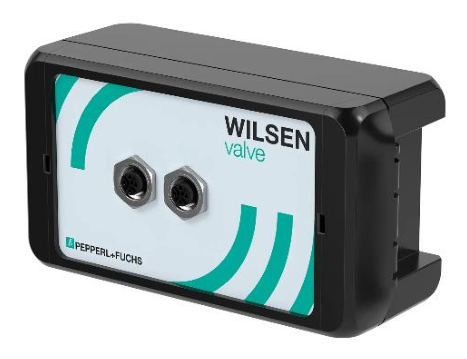

Один из типоразмеров модуля WILSEN valve, артикул WS-VAL-2ZL-F406-B41-01-02, предложенный производителем для подключения двух индуктивных низкопотребляющих датчиков; основные параметры модуля WILSEN valve :

-интерфейс 1: Bluetooth, 5.0 LE; 2,4 GHz, для параметризации и диагностики модуля
с помощью мобильного телефона (планшета), имеющего ПО Wilsen,
-интерфейс 2: LoRaWAN, specification V1.0.3, 868 MHz, для наблюдения за выходными сигналами присоединённых датчиков, для удалённого доступа к модулю,
-подключаемые датчики: до 2-х штук индуктивных датчиков с малым энергопотреблением в ждущем состоянии;
-интервалы опроса устройства: циклично в соответствии с настройками сети LoRaWAN  и/или
интервалами данных GPS, возможные интервалы 1 min ... 24 h,
-встроенный датчик температуры, разрешение 0,5 °C, точность +/- 2 °C,
-встроенная батарея 3,6 V; 13 000 mAh,
-срок службы батареи прибл. 10 лет для центрально-европейских условий окружающей среды,
3 измерения в день, 3 сеанса связи в день при достаточном охвате сетью,
-максимальная длина кабеля между датчиком и модулем 10 m,
-схема подключения обоих датчиков двухпроводная NO,
-встроены в корпус две розетки М12, 4 конт. для подсоединения двух датчиков,
-окружающие температуры -25 ... 70 °C,
-температуры хранения -40 ... 85 °C,
-защита корпуса IP66 / IP67,
-габарит корпуса 182х81х67 mm,
-материал корпуса поликарбонат,
-масса 570 g.

Ориентир цены: 400 €.

Источник:
https://blog.pepperl-fuchs.com/en/2025/mounting-dual-inductive-sensors-on-manual-valves/
