Немецкая сенсорная компания ifm electronic производит довольно много вспомогательных устройств для удобства осуществления измерений в самых разных технологических операциях. Так, сигналы от нескольких датчиков не всегда удобно передавать на существенные расстояния в систему управления техпроцессом, чтобы осуществить преобразование этих сигналов. Кроме того, система управления уже может быть весьма загружена задачами высокого уровня. Зачастую, много удобнее оценивать, преобразовывать сигналы в непосредственной близости от рабочей зоны техпроцесса.

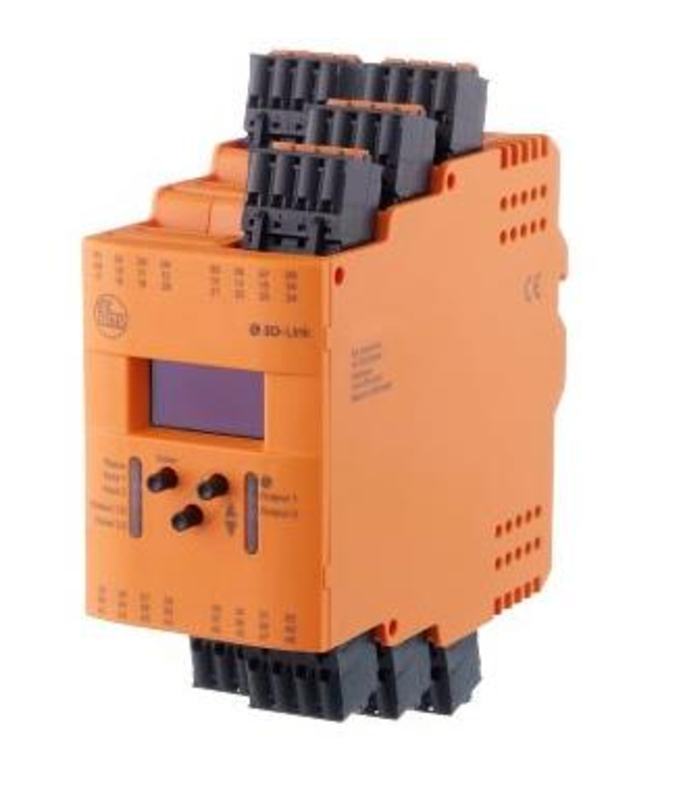

Поэтому компания ifm предложила очередную свою новинку – монитор для двух стандартных аналоговых сигналов (то есть здесь осуществляется преобразование, отображение входных сигналов и создание новых управляющих сигналов).
Устройство представляет собой настраиваемое аналоговое пороговое реле для оценки физических величин, полученных из аналоговых стандартных сигналов. Устройство имеет два аналоговых входа и два независимых канала для оценки. Возможности настройки различных параметров позволяют изменять работу устройства.

Аналоговые сигналы на обоих входах можно масштабировать, отображать и контролировать отдельно. Имеется функция вычисления суммы или разницы двух аналоговых сигналов с разнообразными настройками алгоритма.
Применённый в мониторе интерфейс IO-Link обеспечивает прямой доступ к технологическим и диагностическим данным и позволяет настраивать параметры устройства во время работы.


Основные параметры монитора DL3003 :

-подключение, работа с двумя аналоговыми сигналами (0 … 20 mA; 0 … 10 V),
-разрешение аналогового входа 12 bit,
-при использовании 2-х аналоговых входов возможно создание 2-х цифровых выходных сигналов PNP,
-при использовании одного аналогового входа возможно создание 2-х релейных выходных сигналов, перекидные контакты, 6 А,
-один аналоговый выход 4 … 20 mA, защита от корот. замыкания, без гальванической развязки,
-интерфейс IO-Link,
-питание: любой из вариантов 18 … 30 V DC или 110 … 240 V AC,
-max энергопотребление 11 W,
-два вспомогательных встроенных источника питания для двух внешних датчиков: 16,5 … 27,7 V DC, max 200 mA,
-параметризация и вывод значений через IO-Link, min время преобразования 4,9 ms,
-встроены OLED дисплей (128х64 pixels), LED индикаторы трёх цветов, кнопки обучения,
-корпус пластик, крепление на DIN-рейку,
-защита корпуса IP 20,
-защита клемм на корпусе IP 20,
-рабочие температуры   -40 …60  °C,
-температуры хранения -40 …85  °C,
-габарит 126х50х112 mm,
-масса 339 g.

Ориентир цены 320 €.

Источник:  https://www.ifm.com/de/de/product/DL3003
