До недавнего времени было две среды, где традиционно применялись ультразвуковые датчики положения:
= воздушная среда, как правило, без избыточного давления – промышленное оборудование в цехах, машины в сельском хозяйстве, транспорт и т.д.; применение ультразвуковых датчиков положения здесь вполне обыденно;
= водная среда обычно с избыточным давлением, но небольшим – ультразвуковые датчики для обнаружения объектов под водой; применение таких ультразвуковых датчиков положения не является повсеместным в области автоматизации.

В каждом из этих вариантов есть свои особенности, поскольку скорость распространения ультразвука разная в газовой и жидкой средах, в среде без избыточного давления и в среде с избыточным давлением.

Немецкая компания Balluff сообщает о своём новом продукте – ультразвуковом датчике, который предлагается применять для контроля перемещений механизмов внутри гидроцилиндров с давлением до 350 bar. Производитель предлагает вворачивать такие датчики непосредственно в гидроцилиндры для прямого, непосредственного контроля перемещений поршня.

Очень похоже на то, что эти ультразвуковые датчики новой конструкции для сред со значительными давлениями станут новым направлением, ответвлением в области ультразвуковых датчиков положения. Примерно так же, как в своё время индуктивные датчики для сред с давлением стали новым, а потом, неотъемлемым разделом сенсорики.

Примечателен тот факт, что компания Balluff, в общем-то, никогда не относилась к мировым грандам производителей ультразвуковых датчиков. Однако, технологический сюрприз.

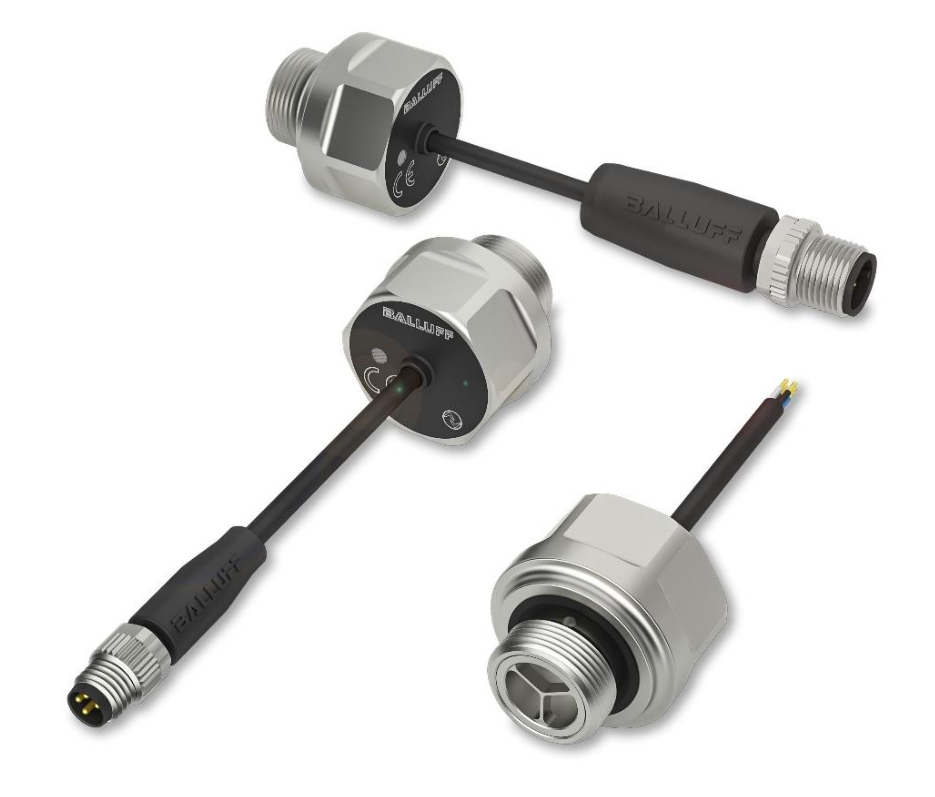

На картинке ниже представлен один и тот же ультразвуковой датчик для вворачивания в гидроцилиндры с разными электрическими выводами: разъём М8 или разъём М12, или кабель без разъёма.

Основные параметры ультразвукового датчика   BFD0002   BFD 3SAP-19N000-U01-LA2-C30S04 с разъёмом М12 для сред
с повышенным давлением :

-рабочие дистанции 0 … 80 mm,
-отклонение от линейности, max +/- 250 µm,
-повторяемость +/- 50 µm,
-разрешение (цифровое) 1 µm,
-допустимые давления 350 bar, устойчивость к машинному маслу,
-выходы: один аналоговый (0-10 V  или 4-20 mA) или два бинарных,
-интерфейс: IO-Link,
-быстродействие цифровое IO-Link 500 Hz,
-быстродействие аналоговое 1000 Hz,
-питание 10…30 V DC,
-рабочие температуры 0 … 85 °С,
-защита корпуса IP 67,
-встроенный контроль температуры,
-габариты: диаметр 30 mm, длина корпуса 31 mm,
-материал корпуса нержав. сталь.
Ориентир цены 410 €.

Источник:  https://www.balluff.com/de-de/news/bfd
