Магнитный датчик компании СКБ «Индукция» для обнаружения линейного смещения механизма.

03.05.2023

Редактор.

Значительное количество промышленных механизмов совершают возвратно-поступательные движения, при этом имеется потребность в определении, измерении верного положения механизма, например, в некоторой исходной нулевой точке, в которую механизм часто возвращается. Новый магнитный датчик компании СКБ «Индукция» с элементами Холла реализует эту функцию. Исполнительный механизм машины кинематически связан со штоком магнитного линейного датчика. Датчик создаёт два одинаковых бинарных сигнала в случае, если шток датчика выдвинут должным образом, то есть шток находится в положении, называемом нулевым. Если шток датчика сдвигается от нулевого положения в ту или иную сторону, то один или второй бинарный сигнал, соответственно, изменяют состояние.

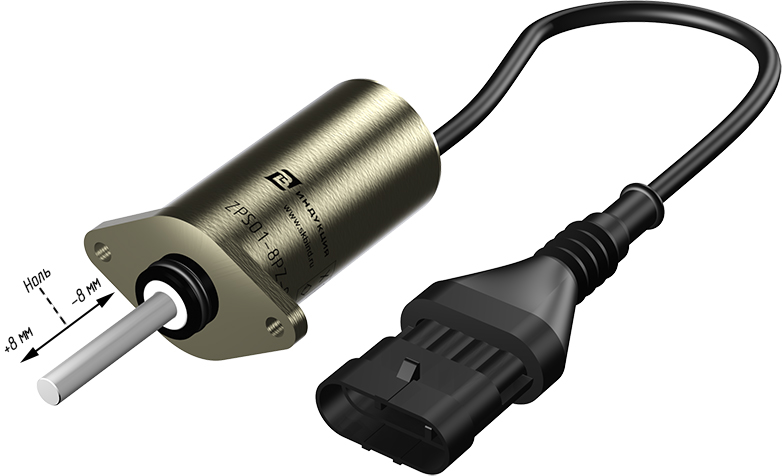

Основные параметры магнитного датчика нулевого положения штока  ZPS01-8PZ-0,2P4A:

- обнаружение нулевого положения штока в пределах линейных смещений штока + 8 mm,

- зона нулевого положения + 0,75 mm,
- выходы: два бинарных PNP;
- быстродействие электронного преобразователя датчика 10 µs,
- питание 12 … 30 V DC,
- материал корпуса сталь,
- материал штока пластик,
- встроенный кабель с разъёмом AMP Superseal 1,5; общая длина 200 mm,
- рабочие температуры  -40 ... 100 °С,
- герметизация IP 67,
- датчик способен работать в среде повышенного давления до 45 bar,
- габарит корпуса: диаметр 32 mm,  длина корпуса 65 mm,
- диаметр штока 6 mm, шток выступает из корпуса на 34 mm.

Производитель сообщает, что по заказу возможно реализовать:
= аналоговый выходной сигнал у датчика,
= изменить корпус,
= встроить в датчик иной разъём, кабель.
Ориентир цены: 11 500 руб., без НДС.

Источник: https://skbind.ru/catalog/datchiki_na_effekte_kholla/17810/
