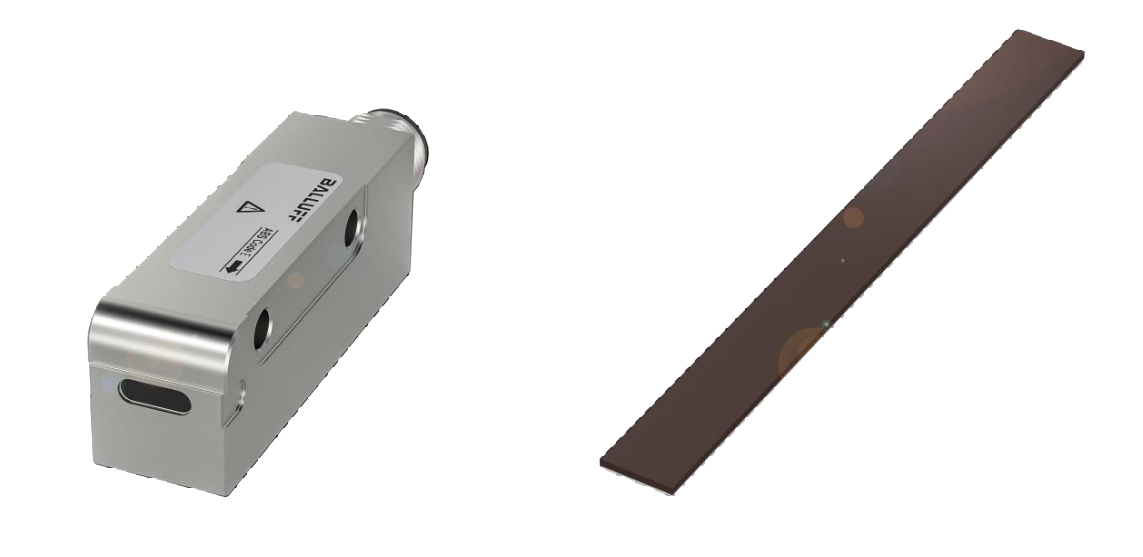

Этот магнитный энкодер подходит для измерения абсолютных перемещений как линейных, так и круговых. Энкодер состоит из двух частей: магнитного датчика и магнитной ленты. Лента магнитная с самоклеящимся слоем помещается на жёсткое основание. Датчик движется около ленты с некоторым зазором и бесконтактно считывает координату с ленты.

Основные параметры магнитного энкодера BML SGA-AEZ1-LZZZ-TU11-S284 код BML08MH:

- перемещения до 48 m,
- разрешение 1 µm,
- абсолютная точность  + 2 µm,
- максим. скорость 5 m/s,
- зазор между магнитной лентой и магнитным датчиком 0,01 … 1,3 mm, оптимально 0,3 mm,
- встроен датчик температуры PT1000 двухпроводный, разрешение 0,1 °C,
- интерфейс DRIVE-CLiQ,
- питание 10 … 30 V DC,
- габарит магнитного датчика 16 x 18,6 x 54 mm,
- корпус датчика металлический,
- в магнитный датчик встроен разъём М12, 12 контактов,
- рабочие температуры -30...70 °C,
- герметизация IP 67,
- масса датчика 50 g,
- магнитная лента: ширина 10 mm, толщина 1,55 mm; ширина полюса 2 mm, минимальный радиус изгиба 300 mm,
- магнитная лента поставляется длинами :  5, 10, 24, 48 m.

Ориентиры цен: датчик 1050 €, магнитная лента 10 … 20 € за 1 метр.

Источник: https://www.balluff.com/en-de/products/BML08MH


This magnetic encoder is suitable for measuring absolute movements, both linear and circular. The encoder consists of two parts: a magnetic sensor and a magnetic tape. The magnetic tape with a self-adhesive layer is placed on a rigid base. The sensor moves near the tape with a certain gap and non-contact reads the coordinate from the tape.

Basic parameters of magnetic encoder BML SGA-AEZ1-LZZZ-TU11-S284 code BML08MH:

- movements up to 48 m,
- resolution 1 µm,
- absolute accuracy + 2 µm,
- max speed 5 m/s,
- gap between magnetic tape and magnetic sensor 0.01 ... 1.3 mm, optimally 0.3 mm,
- built-in temperature sensor PT1000 two-wire, resolution 0.1 °C,
- DRIVE-CLiQ interface,
- power supply 10 … 30 V DC,
- dimensions of the magnetic sensor 16 x 18.6 x 54 mm,
- metal sensor body,
- the M12 connector, 12 pins, is built into the magnetic sensor,
- operating temperatures -30...70 °C,
- sealing IP 67,
- sensor weight 50 g,
- magnetic tape: width 10 mm, thickness 1.55 mm; pole width 2 mm, minimum bending radius 300 mm,
- magnetic tape is supplied in lengths: 5, 10, 24, 48 m.

Prices about: sensor 1050 €, magnetic tape 10 ... 20 € per 1 meter.

Source: https://www.balluff.com/en-de/products/BML08MH
