Магнитострикционные датчики положения компании Balluff. Balluff magnetostrictive position sensors.

07.01.2023

Редактор.

Компания Balluff производит традиционно значительный ассортимент магнитострикционных датчиков для измерения абсолютных перемещений.
(К примеру, компания предлагается даже магнитострикционный датчик для измерения очень больших дистанций вплоть до 1,5 km – на кранах и тому подобных механизмах. В этом случае сам датчик располагается на подвижной части крана, а неподвижными, отсчётными элементами становятся магниты вдоль всего пути следования датчика. На таких гигантских дистанциях магнитов должно стоять более 1 тысячи штук.)

Однако, вернёмся к традиционной схеме: датчик неподвижен, магнит двигается вдоль датчика.
Измерение перемещений магнита до 7620 mm.

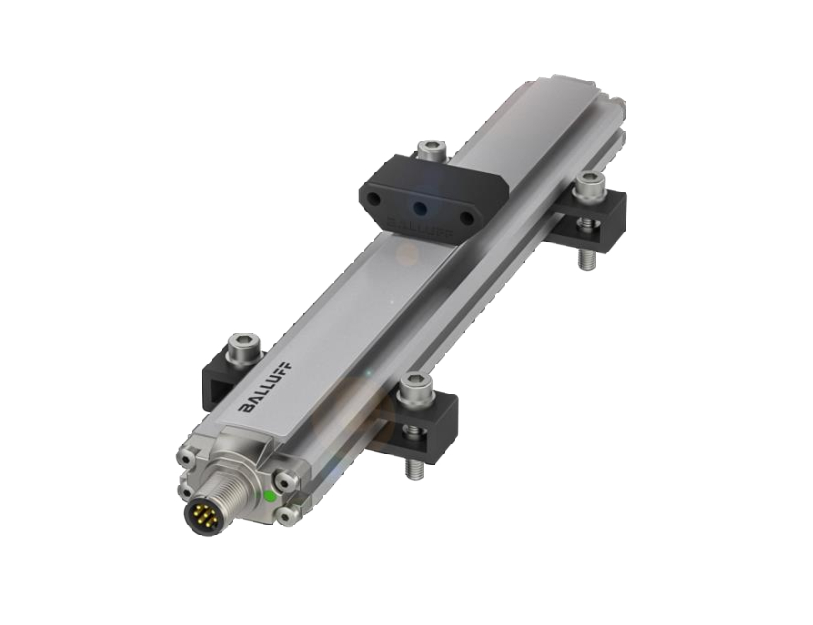

Основные параметры датчика  BTL C1 - Profile PF - Analog :

- рабочие перемещения 25 … 4000 mm,
- нелинейность + 60 µm,
- разрешение 4 µm,
- скорость перемещения магнита до 10 m/s,
- выходы: два аналоговых 4 … 20 mA,
- питание 10 … 30 V DC,
- герметизация IP67,
- рабочие температуры -25 … 80 °C,
- встроенный разъём М12 или М16,
- теоретич. наработка на отказ 143 года,
- корпус металлический: анодир. алюминий.
Источник:
https://www.balluff.com/en-de/products/MP11945133?configQuery[1.01_SALES.VM_564_HOUSEF_P2]=&configQuery[1.01_SALES.VM_564_LENGTH]=&configQuery[1.01_SALES.VM_564_CABLE]=&configQuery[1.01_SALES.VM_564_TC_CABLELENG]=&configQuery[1.01_SALES.VM_564_CONNSITU]=&configQuery[1.01_SALES.VM_564_CONNECTOR]=&configQuery[1.01_SALES.VM_564_INTERF_A1]=&configQuery[1.01_SALES.VM_564_INTERF_A2]=&configQuery[1.01_SALES.VM_564_INTERF_A3]=&configQuery[1.01_SALES.VM_564_INTERF_A4]=



Balluff produces a traditionally significant range of magnetostrictive sensors for measuring absolute displacements.
(For example, the company even offers a magnetostrictive sensor for measuring very long distances up to 1.5 km - on cranes and similar mechanisms. In this case, the sensor itself is located on the moving part of the crane, and magnets along the entire route become fixed, reading elements sensor At such gigantic distances, there should be more than 1 thousand magnets.)

However, let's return to the traditional scheme: the sensor is stationary, the magnet moves along the sensor. Measurement of magnet movements up to 7620 mm.

Basic parameters of the BTL C1 - Profile PF - Analog sensor:

- working movements 25 … 4000 mm,
- non-linearity + 60 µm,
- resolution 4 µm,
- magnet travel speed 10 m/s,
- outputs: two analog 4 … 20 mA,
- power supply 10 … 30 V DC,
- sealing IP67,
- operating temperatures -25 … 80 °C,
- built-in connector M12 or M16,
- theoretical MTBF 143 years,
- metal body: anodized aluminum.
A source:
https://www.balluff.com/en-de/products/MP11945133?configQuery[1.01_SALES.VM_564_HOUSEF_P2]=&configQuery[1.01_SALES.VM_564_LENGTH]=&configQuery[1.01_SALES.VM_564_CABLE]=&configQuery[1.01_SALES.VM_564_TC_CABLELENG]=&configQuery[1.01_SALES.VM_564_CONNSITU]=&configQuery[1.01_SALES.VM_564_CONNECTOR]=&configQuery[1.01_SALES.VM_564_INTERF_A1]=&configQuery[1.01_SALES.VM_564_INTERF_A2]=&configQuery[1.01_SALES.VM_564_INTERF_A3]=&configQuery[1.01_SALES.VM_564_INTERF_A4]=
