Вибрационные датчики уровня ростовской компании «Датчики и системы». Vibration level sensors of the Rostov company "Sensors and Systems".
19.12.2022
Вибрационные датчики уровня (они же - сигнализаторы уровня камертонного типа) серии СУ-802 производитель предлагает применять для контроля за уровнями жидкостей, сыпучих материалов, пыли с целью предотвращения переполнения или предотвращения осушения какой-либо рабочей емкости. Датчик (камертон, вилка) располагается на границе раздела сред, которые различаются агрегатным состоянием и (или) показателем плотности. В случае достижения предельных значений измеряемой среды создаётся сигнал, который фиксируется оператором или системой управления.
Датчик применяется в резервуарах при регулировании уровня жидкости, при определении уровня смеси (например, нефть/вода),
в установках сепарации сырой нефти, в системах налива в железнодорожные и автоцистерны для исключения перелива,
в ёмкостях и других резервуарах при мониторинге верхнего и нижнего уровня сыпучих сред, а также при защите труб, насосов и других устройств от осушения.

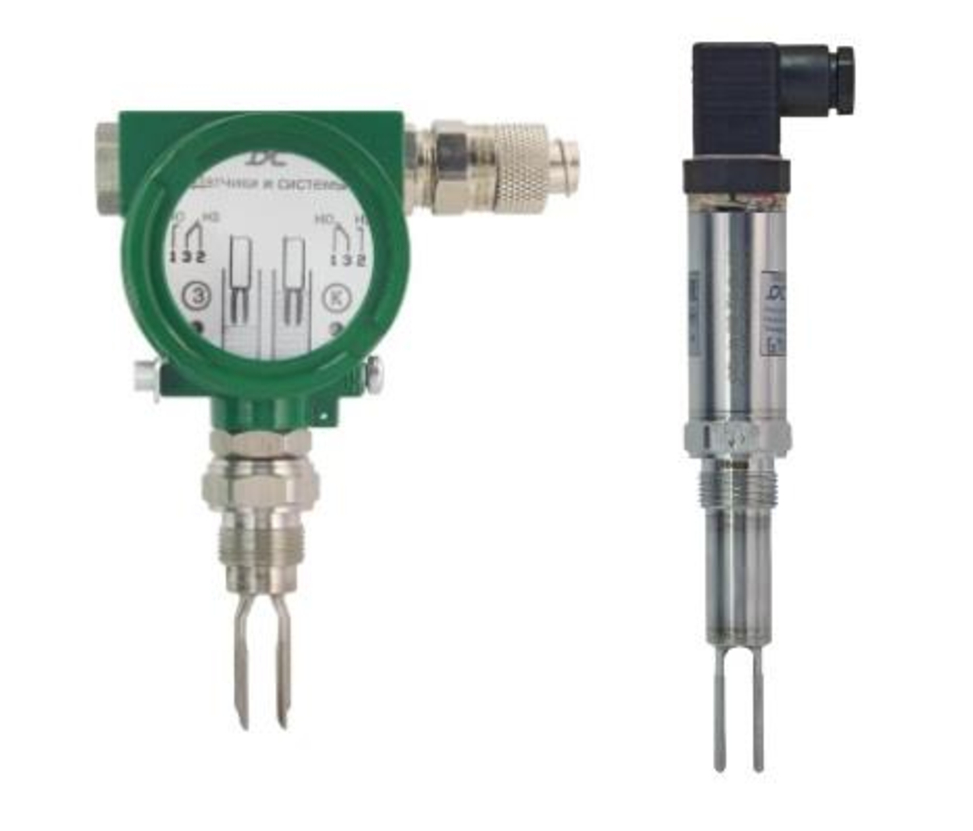

Варианты конструктивного исполнения:
Некоторые общие параметры:
- температура окружающей среды -40 … 75 °C (вариант -65 … 75 °C),
- выходные сигналы: непрерывный токовый без релейного выхода, дискретный токовый с релейным выходом, дискретный токовый
NAMUR без релейного выхода, релейный, переключающийся, сдвоенный,
- материалы лопаток камертона: нержав. сталь или алюминий, степень защиты IP 68,
- материалы корпуса датчика: нержав. сталь или поликарбонат, степень защиты IP 65,
- варианты исполнений: общепромышленное или взрывозащищённое,
- срок службы 11 лет,
- датчик сохраняет работоспособность при наличии на поверхности рабочей среды твёрдых частиц, частиц газа, мусора и пены, а
также при бурлении или кипении потока.
Источник: подготовлено по материалам производителя, сайт производителя www.sensandsys.ru
The manufacturer proposes to use vibration level sensors (they are also tuning fork type level detectors) of the СУ-802 series to control the levels of liquids, bulk materials, dust in order to prevent overfilling or preventing the drying of any working container. The sensor (tuning fork, fork) is located at the interface between media that differ in their state of aggregation and (or) density index. If the limit values of the measured medium are reached, a signal is generated, which is recorded by the operator or the control system.
The sensor is used in tanks for liquid level control, in determining the level of a mixture (for example, oil / water), in crude oil separation plants, in filling systems into railway and truck tanks to prevent overflow, in tanks and other tanks when monitoring the upper and lower levels of bulk environments, as well as when protecting pipes, pumps and other devices from drying out.
Design options are in the picture.
Some general options:
- ambient temperature -40 … 75 °C (option -65 … 75 °C),
- output signals: continuous current without relay output, discrete current with relay output, discrete current NAMUR without relay output,
relay, switching, dual,
- materials of tuning fork blades: stainless steel or aluminum, degree of protection IP 68,
- sensor body materials: stainless steel or polycarbonate, degree of protection IP 65,
- versions: general industrial or explosion-proof,
- service life of 11 years,
- the sensor remains operational in the presence of solid particles, gas particles, debris and foam on the surface of the working medium, as
well as when the flow is seething or boiling.
Source: prepared according to the manufacturer's materials, manufacturer's website www.sensandsys.ru
